BRICO - Cambio de bombillas en cuadro y warning


Recommended Posts

La iluminación del cuadro es algo de lo primero que vi algo pobre.  Me puse a buscar y vi que las lámparas del cuadro tienen 1,1w  de potencia y existen las mismas en 2w
La diferencia en valor puede no parecer mucha, pero a la hora de ver el resultado, me ha dejado muy contento el cambio. (Comentar que cualquier manipulación en electrónica o electricidad, es mejor hacerlo sin tensión. Lo primero sería desconectar la batería. )

Para comenzar por algo fácil, cambié primero la que está en la consola central. Es una sola, que ilumina los aireadores. Muy básico como todo en este coche.

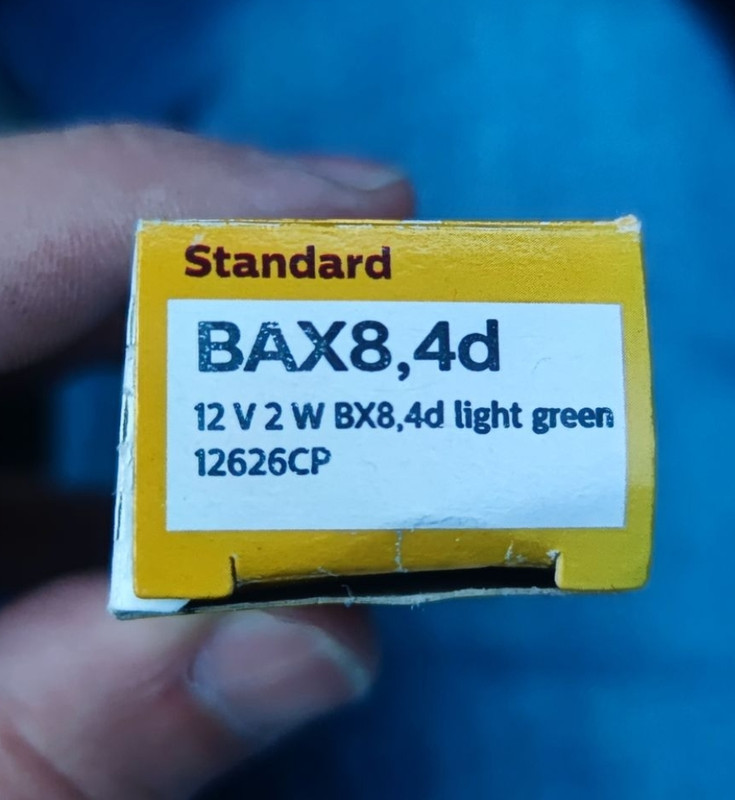

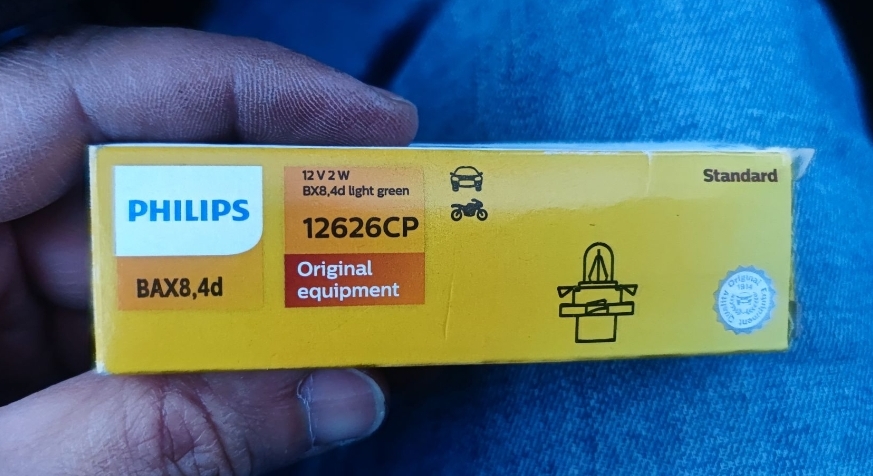

Las bombillas son estas

Philips BAX8,4d 12v 2w light Green 12626CP

https://www.dropbox.com/scl/fi/8zj5wl45ihhtddk5kjxgj/IMG_20240229_191508.jpg?rlkey=vo3pr5urfujh76k6ldigtymfi&dl=0

https://www.dropbox.com/scl/fi/8ls5g6h4hjjirzfmkk4ic/IMG_20240229_191519.jpg?rlkey=rqe2ekst9bhrcasmeydv65mc3&dl=0

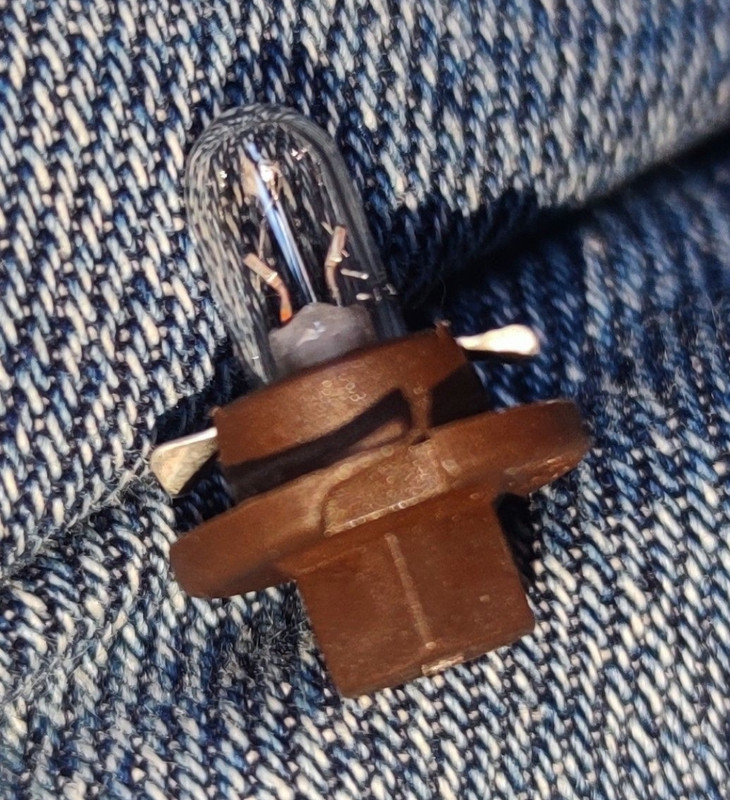

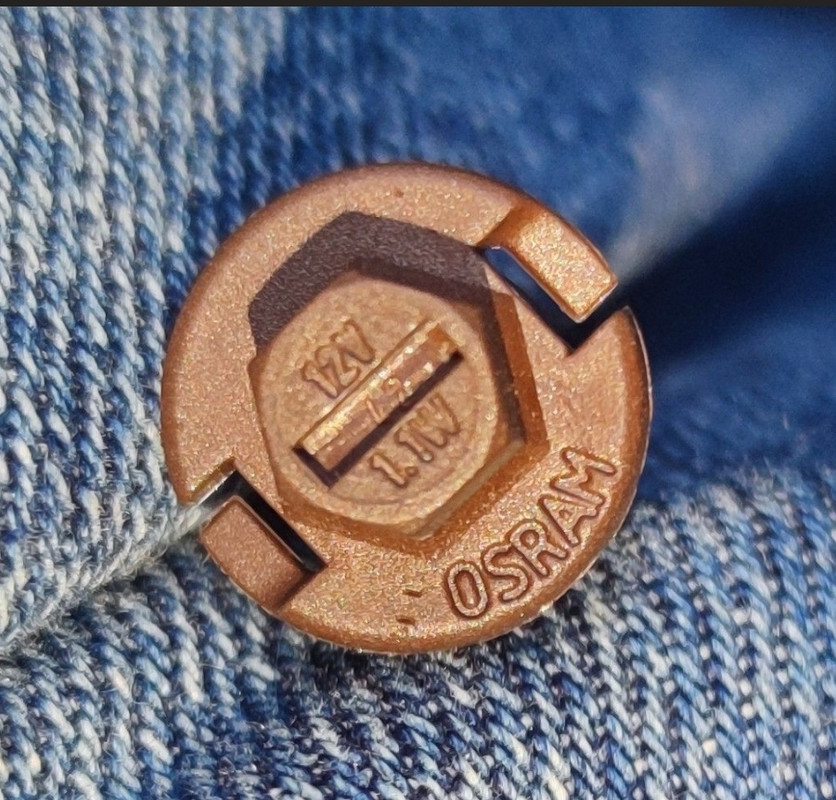

Por lo visto, los colores de los casquillos hacen referencia a la potencia. Las marrones son las de 1,1w y las verdes, de 2w.

https://www.dropbox.com/scl/fi/xreruiyf8gjtzqgvz8bmz/IMG_20240218_131623-2.jpg?rlkey=h8crqqswju8jqpcvgx2ucxuxx&dl=0

https://www.dropbox.com/scl/fi/w0j35y5bjfc6f6jtg3ooy/IMG_20240218_131604-2.jpg?rlkey=qsl0uphdm6kpus96kw76h30xl&dl=0

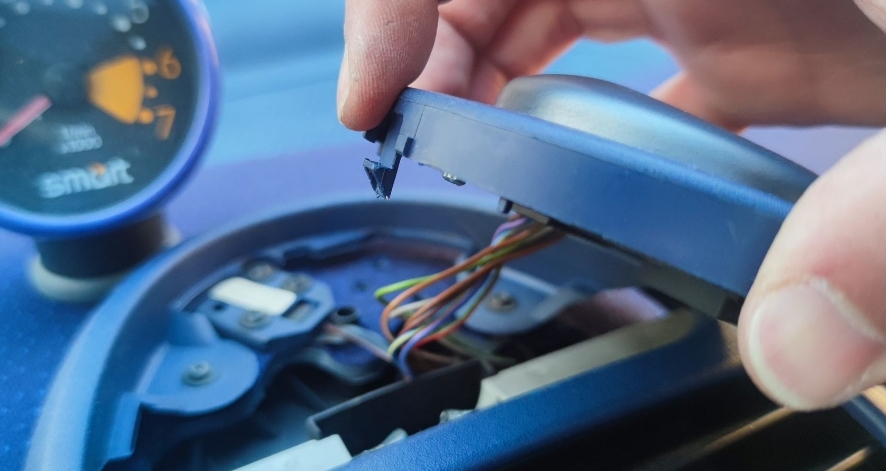

Lo primero es meter por la parte trasera del embellecedor del warning, un destornillador plano o un desarmador de plástico ,para no marcar.

https://www.dropbox.com/scl/fi/wixxxma7yqsn7yysvxzz0/IMG_20240229_184513.jpg?rlkey=8cuzrxm2egx4ahdag58yw55f9&dl=0

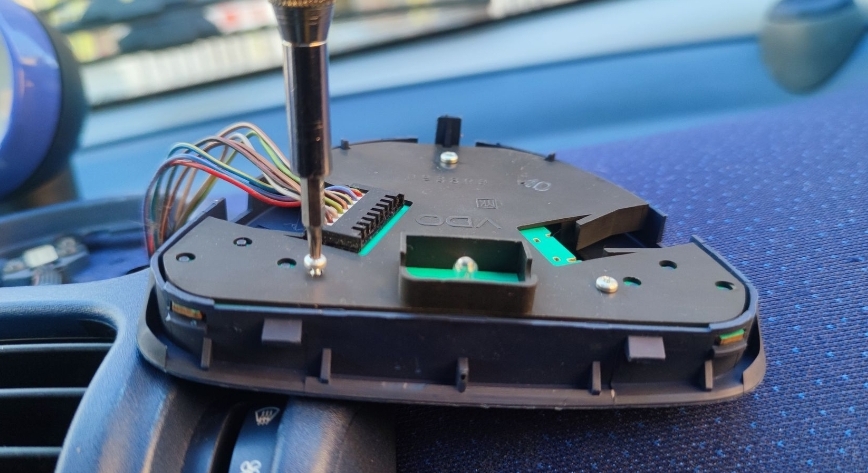

Seguimos con los tres tornillos que sujetan la parte electrónica.

https://www.dropbox.com/scl/fi/tpe0aq36s9lkvrzg6cb6g/IMG_20240229_184434.jpg?rlkey=xmervd71wbwvwzjdn8jd1vp8g&dl=0

Dejamos la electrónica libre y la sacamos con cuidado para no romper, ni perder, nada.

https://www.dropbox.com/scl/fi/cmw8yjshtk9ff75ob2y3u/IMG_20240229_184254.jpg?rlkey=frn45ds2vjd4627xhkjv1swnf&dl=0

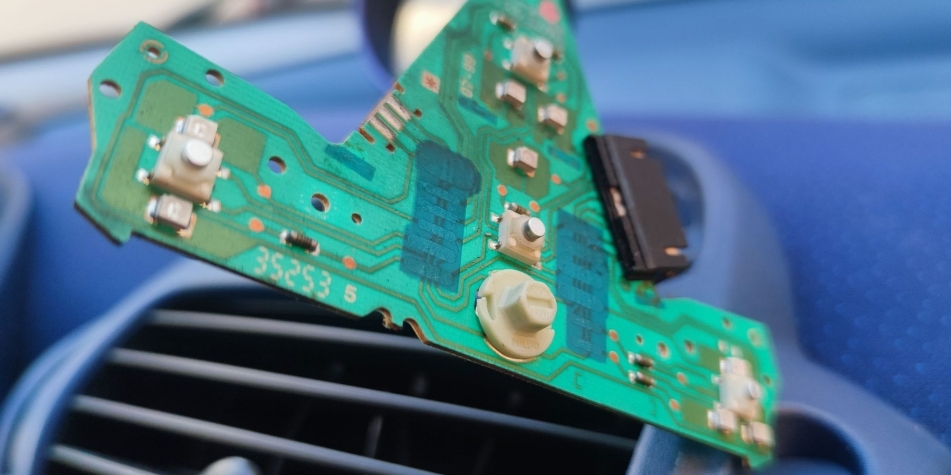

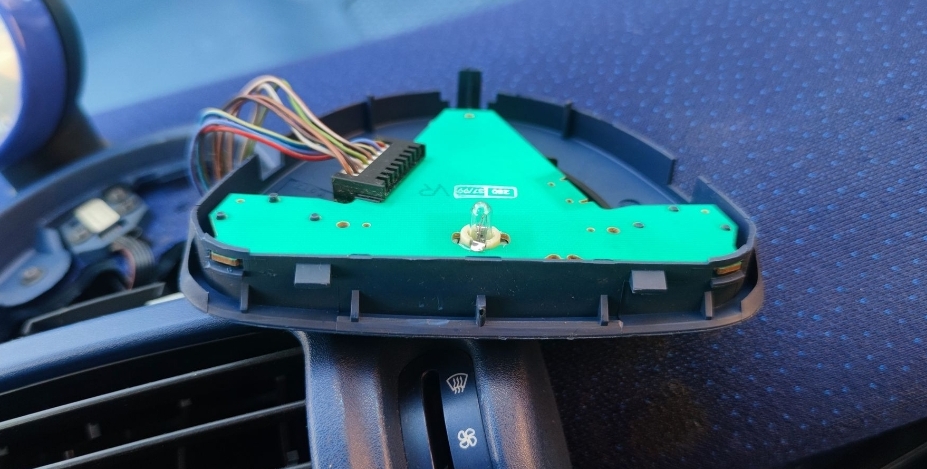

Le damos la vuelta para poder sacar la bombilla de 1,1w y poner la nueva de 2w.

https://www.dropbox.com/scl/fi/8jci2wwpsl8r7350neirj/IMG_20240229_184144.jpg?rlkey=uggqloiickc11doyej61g42lh&dl=0

Cerramos todo siguiendo los pasos a la inversa.

Ahora vamos por el cuadro.

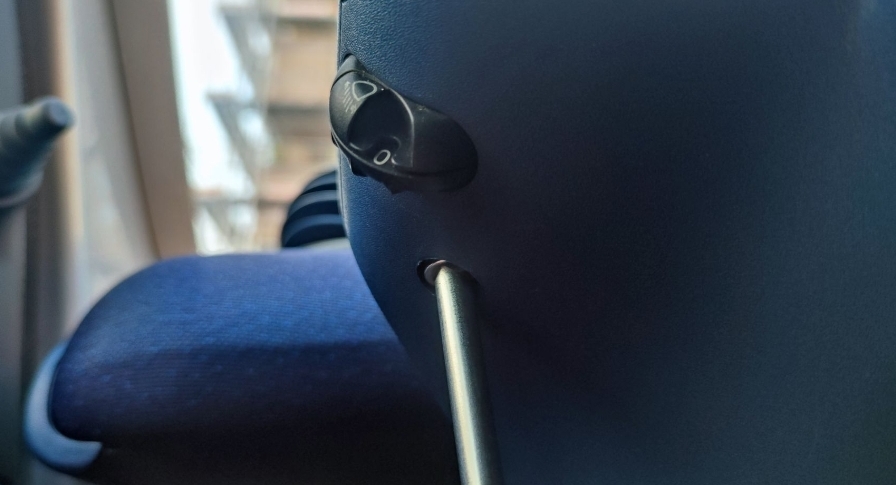

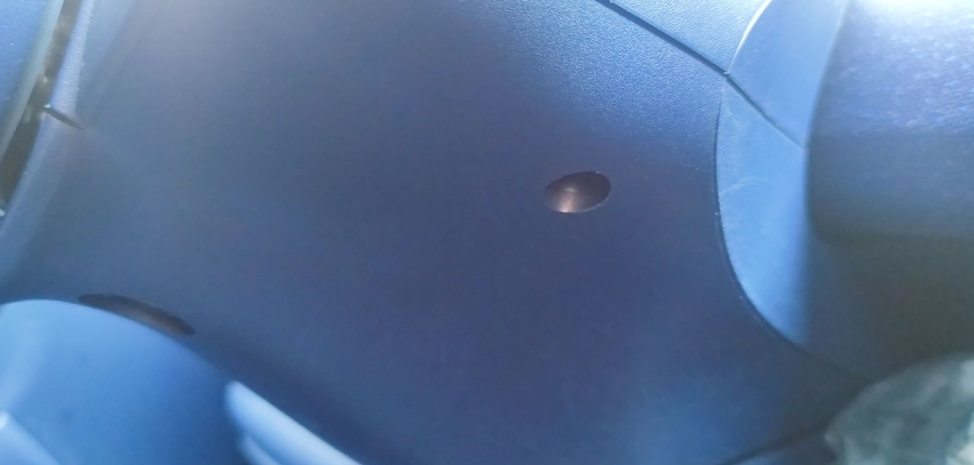

Por la parte inferior, tenemos cuatro tornillos de métrica T10. Los dos más pegados al volante, deberemos sacarlos con un destornillador delgado porque están bastante al fondo y no se alcanzan con una carraca de las pequeñas, por ejemplo.

https://www.dropbox.com/scl/fi/vzi08gj7vu1nqpi75gupb/IMG_20240229_191016.jpg?rlkey=7er5dikixzz2ynypor7bcyouu&dl=0

https://www.dropbox.com/scl/fi/kg97ywtypm7rvduvatjtz/IMG_20240229_184936.jpg?rlkey=d4e16gqksquh9z4y4z889la4k&dl=0

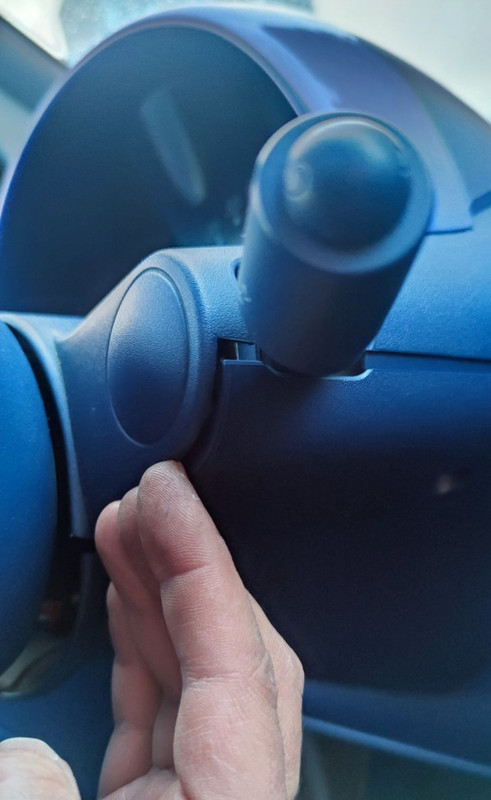

Seguidamente metemos la punta de los dedos para hacer palanca y poder separar la parte superior de la inferior.

https://www.dropbox.com/scl/fi/6oggn63r4coashpv23k4b/IMG_20240229_190922.jpg?rlkey=18os0x9islpmr2zxtu511j3k0&dl=0

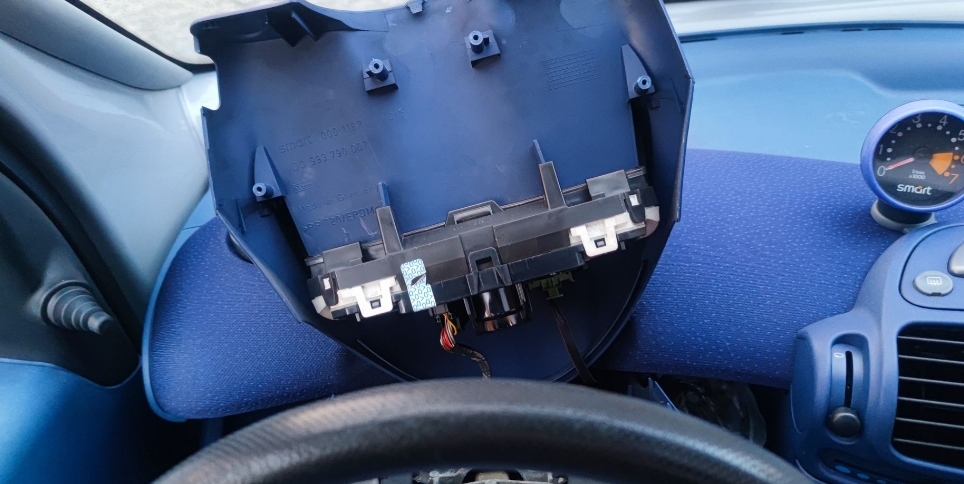

Una vez liberamos las dos partes, el cuadro sale muy fácil. Lo giramos y veremos todas las bombillas. En este caso yo sólo cambié las que iluminan el velocímetro y el LCD de información. Las de señalización y avisos sólo se encienden al inicio y son visibles claramente. No lo vi necesario.

https://www.dropbox.com/scl/fi/oxbha0ew882vkjcivog60/IMG_20240229_190842.jpg?rlkey=8reoicslp2vwr2j62ne6g6hj9&dl=0

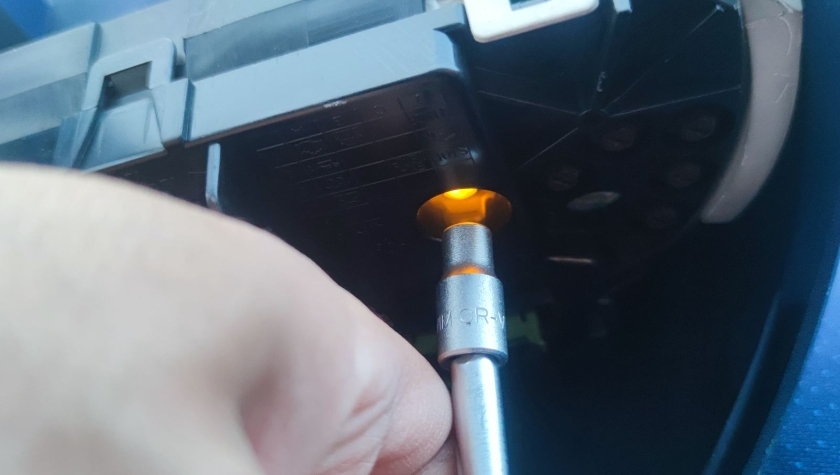

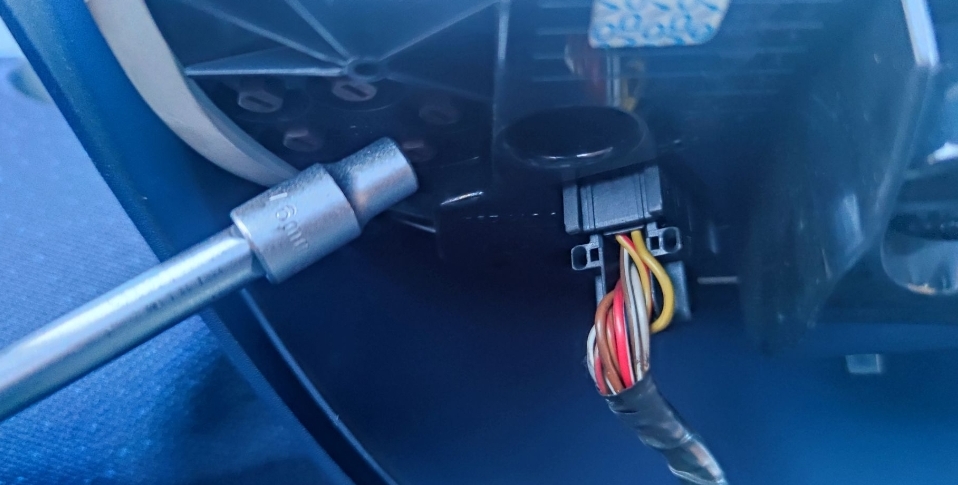

Con una llave de vaso de métrica 6mm se pueden retirar fácilmente las cuatro bombillas que indiqué. Dos para el velocímetro y otras dos para el LCD de información.

https://www.dropbox.com/scl/fi/wat3n6i0sp7pwy37oev1u/IMG_20240229_190829.jpg?rlkey=hwucwhv1o6896fwzfrxwmijrp&dl=0

https://www.dropbox.com/scl/fi/ox51e0y0p27g5djs78hb5/IMG_20240229_190804.jpg?rlkey=o92px8jtx7jbxpnbnmx07zu7v&dl=0

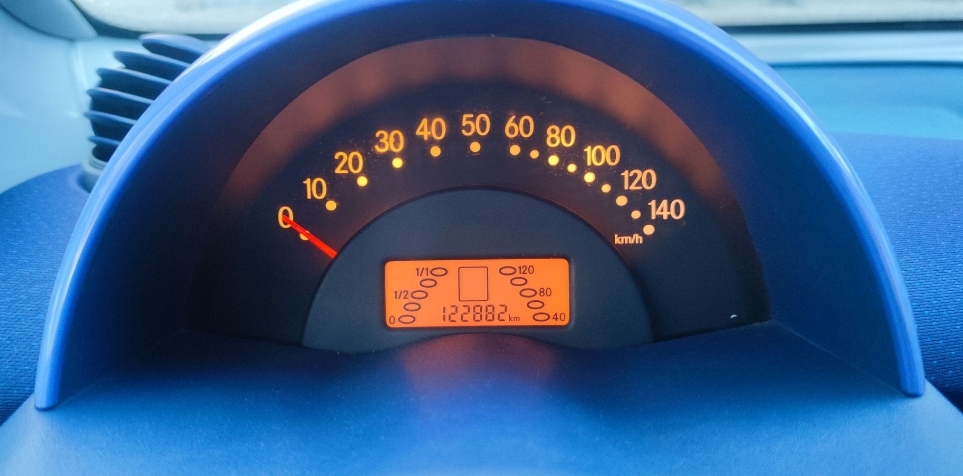

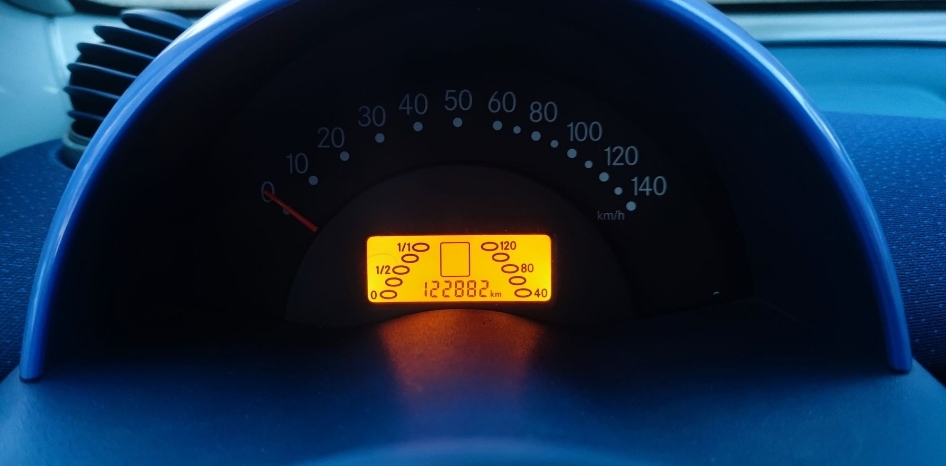

El resultado final con y sin las luces de población encendidas.

https://www.dropbox.com/scl/fi/rnt8ibke2zf7n6s43vq9h/IMG_20240229_191115.jpg?rlkey=ur2u5sephg5r9zejcf3p9tw9z&dl=0

https://www.dropbox.com/scl/fi/ho6hg93yxb9egudbybzpb/IMG_20240229_191121.jpg?rlkey=k23idq9c94eb7p2sb06s14bvp&dl=0



Espero que le sirva a mucha gente del foro. Un saludo.

Link to comment
Share on other sites

  • 3 weeks later...
On 1/3/2024 at 19:35, Bernardo450 dijo:

La iluminación del cuadro es algo de lo primero que vi algo pobre.  Me puse a buscar y vi que las lámparas del cuadro tienen 1,1w  de potencia y existen las mismas en 2w
La diferencia en valor puede no parecer mucha, pero a la hora de ver el resultado, me ha dejado muy contento el cambio. (Comentar que cualquier manipulación en electrónica o electricidad, es mejor hacerlo sin tensión. Lo primero sería desconectar la batería. )

Para comenzar por algo fácil, cambié primero la que está en la consola central. Es una sola, que ilumina los aireadores. Muy básico como todo en este coche.

Las bombillas son estas

Philips BAX8,4d 12v 2w light Green 12626CP

https://www.dropbox.com/scl/fi/8zj5wl45ihhtddk5kjxgj/IMG_20240229_191508.jpg?rlkey=vo3pr5urfujh76k6ldigtymfi&dl=0

https://www.dropbox.com/scl/fi/8ls5g6h4hjjirzfmkk4ic/IMG_20240229_191519.jpg?rlkey=rqe2ekst9bhrcasmeydv65mc3&dl=0

Por lo visto, los colores de los casquillos hacen referencia a la potencia. Las marrones son las de 1,1w y las verdes, de 2w.

https://www.dropbox.com/scl/fi/xreruiyf8gjtzqgvz8bmz/IMG_20240218_131623-2.jpg?rlkey=h8crqqswju8jqpcvgx2ucxuxx&dl=0

https://www.dropbox.com/scl/fi/w0j35y5bjfc6f6jtg3ooy/IMG_20240218_131604-2.jpg?rlkey=qsl0uphdm6kpus96kw76h30xl&dl=0

Lo primero es meter por la parte trasera del embellecedor del warning, un destornillador plano o un desarmador de plástico ,para no marcar.

https://www.dropbox.com/scl/fi/wixxxma7yqsn7yysvxzz0/IMG_20240229_184513.jpg?rlkey=8cuzrxm2egx4ahdag58yw55f9&dl=0

Seguimos con los tres tornillos que sujetan la parte electrónica.

https://www.dropbox.com/scl/fi/tpe0aq36s9lkvrzg6cb6g/IMG_20240229_184434.jpg?rlkey=xmervd71wbwvwzjdn8jd1vp8g&dl=0

Dejamos la electrónica libre y la sacamos con cuidado para no romper, ni perder, nada.

https://www.dropbox.com/scl/fi/cmw8yjshtk9ff75ob2y3u/IMG_20240229_184254.jpg?rlkey=frn45ds2vjd4627xhkjv1swnf&dl=0

Le damos la vuelta para poder sacar la bombilla de 1,1w y poner la nueva de 2w.

https://www.dropbox.com/scl/fi/8jci2wwpsl8r7350neirj/IMG_20240229_184144.jpg?rlkey=uggqloiickc11doyej61g42lh&dl=0

Cerramos todo siguiendo los pasos a la inversa.

Ahora vamos por el cuadro.

Por la parte inferior, tenemos cuatro tornillos de métrica T10. Los dos más pegados al volante, deberemos sacarlos con un destornillador delgado porque están bastante al fondo y no se alcanzan con una carraca de las pequeñas, por ejemplo.

https://www.dropbox.com/scl/fi/vzi08gj7vu1nqpi75gupb/IMG_20240229_191016.jpg?rlkey=7er5dikixzz2ynypor7bcyouu&dl=0

https://www.dropbox.com/scl/fi/kg97ywtypm7rvduvatjtz/IMG_20240229_184936.jpg?rlkey=d4e16gqksquh9z4y4z889la4k&dl=0

Seguidamente metemos la punta de los dedos para hacer palanca y poder separar la parte superior de la inferior.

https://www.dropbox.com/scl/fi/6oggn63r4coashpv23k4b/IMG_20240229_190922.jpg?rlkey=18os0x9islpmr2zxtu511j3k0&dl=0

Una vez liberamos las dos partes, el cuadro sale muy fácil. Lo giramos y veremos todas las bombillas. En este caso yo sólo cambié las que iluminan el velocímetro y el LCD de información. Las de señalización y avisos sólo se encienden al inicio y son visibles claramente. No lo vi necesario.

https://www.dropbox.com/scl/fi/oxbha0ew882vkjcivog60/IMG_20240229_190842.jpg?rlkey=8reoicslp2vwr2j62ne6g6hj9&dl=0

Con una llave de vaso de métrica 6mm se pueden retirar fácilmente las cuatro bombillas que indiqué. Dos para el velocímetro y otras dos para el LCD de información.

https://www.dropbox.com/scl/fi/wat3n6i0sp7pwy37oev1u/IMG_20240229_190829.jpg?rlkey=hwucwhv1o6896fwzfrxwmijrp&dl=0

https://www.dropbox.com/scl/fi/ox51e0y0p27g5djs78hb5/IMG_20240229_190804.jpg?rlkey=o92px8jtx7jbxpnbnmx07zu7v&dl=0

El resultado final con y sin las luces de población encendidas.

https://www.dropbox.com/scl/fi/rnt8ibke2zf7n6s43vq9h/IMG_20240229_191115.jpg?rlkey=ur2u5sephg5r9zejcf3p9tw9z&dl=0

https://www.dropbox.com/scl/fi/ho6hg93yxb9egudbybzpb/IMG_20240229_191121.jpg?rlkey=k23idq9c94eb7p2sb06s14bvp&dl=0



Espero que le sirva a mucha gente del foro. Un saludo.

Muchas gracias me encanta! lo explicas muy facil. a lo mejor me animo un día. :) quedaría bien en blanco también no?

Link to comment
Share on other sites

hace 8 minutos, fran_smart450 dijo:

Muchas gracias me encanta! lo explicas muy facil. a lo mejor me animo un día. :) quedaría bien en blanco también no?

Gracias. Seguro que si, pero leyendo sobre las bombillas de ese tipo en led, no me dieron confianza los comentarios de la gente. Los compradores indicaban que duraban poco tiempo y no me apetece estar cada 15 días cambiando bombillas.



Link to comment
Share on other sites

hace 35 minutos, Bernardo450 dijo:

Gracias. Seguro que si, pero leyendo sobre las bombillas de ese tipo en led, no me dieron confianza los comentarios de la gente. Los compradores indicaban que duraban poco tiempo y no me apetece estar cada 15 días cambiando bombillas.



yo esto lo miré hará unos 15 años, me suena algo que eran bombillas tipo T5 o algo asi. Puede que hiciera un post en smarteros pero ni me acuerdo. Al final no me animé..pero como tengo que poner las cajas de sonido quizás aproveche.
